直播回放（2月24日 10:00-11:30）

2月24日，ABB电气云上俱乐部第一期邀请ABB电气技术专家、研发和生产团队以及合作伙伴，聊一聊ABB接触器的发展历程、家族系列以及行业应用，一起走进ABB新会低压开关有限公司，见证ABB在接触器领域的深厚实力。

· ABB助力合作伙伴推动行业持续发展
· ABB电气自动化业务专栏开设初衷
· 解读ABB接触器发展历程和家族系列
· AF接触器五大利器，为您的自动化设计保驾护航

· ABB新会低压开关有限公司之云参观
· 强大的研发及生产实力保障产品质量
· 互动问答

科技创造未来，ABB接触器臻筑生活美好

嘈杂的车间里、温馨的屋檐下，一个个忙碌的“身影”——接触器正在频繁地接通或断开电源，来确保人员的安全稳定用电。作为贴心的电力伴侣，ABB始终秉承着悠久的革新精神，依托百年电气制造经验与雄厚研发实力，用创新思维和新兴技术为接触器注入更多活力。在提升可靠性能、增强环境耐受性、延长使用寿命的同时，解决了电能切换及控制过程中存在的实际运行问题，以更加安全、节能、互联的性能，守护人们生活的每时每刻，这就是ABB AF系列接触器。

AF接触器五大利器，为您的自动化设计保驾护航

工业控制自动化正当道，作为获取外部信号、控制内部电路的“外交官”，ABB AF接触器需要更为可靠的性能，来解决使用中遇到的各种难题，满足自动化生产需求。

实景亲鉴，品质见证

ABB在接触器领域拥有丰富技术积累与多年行业经验，并提供维护、升级和改造在内的全生命周期服务，全方位保障未来日益变化的电力需求。

ABB接触器家族各有“妙用”

ABB致力于设计和开发体积更小、效率更高、功能更优的接触器产品，以丰富的产品家族，满足不同行业所需。

AFS系列接触器

适用机械安全应用的安全接触器，广泛应用于机器人、半导体、锂电池设备。

AF_B系列接触器

模块化结构设计，节省安装空间，满足机车应用的所有需求，防火防烟雾性能达到行业较高等级，被用于轨道交通行业。

GAF系列接触器

专门设计用于切换直流回路，最高可达直流1000V，2000A。除太阳能系统外，还可广泛应用于其它直流系统，如城轨、地铁、储能电池组、通讯行业等，是直流应用的理想选择。

Mini B系列接触器

高可靠性及狭小空间应用的理想选择，多种连接方式，满足客户的应用需求。广泛应用于电力、纺织、物流、自动售货机、咖啡机、自动卷帘门等行业。

ESB系列接触器

采用创新的静噪交/直流线圈，被广泛用于建筑照明、电梯、船舶、充电桩等行业。

AF系列接触器

采用交直流通用、宽电压、低功耗的电子式线圈，属于最高2650A主回路电流的高端系列接触器。广泛应用于新能源、半导体、化工船舶、物流、起重、过程自动化等行业。

AX系列接触器

主要用于控制三相电机及额定工作电压达 690V/1000V AC的电路。广泛应用于起重、电梯、空调暖通、机床、通用机械、建筑等行业。

A2X.2系列接触器

针对自动化行业客户特点，精心设计研发的一款专属产品系列。适用于机床、起重、纺织、环保、建筑机械、电梯、空调暖通、立体停车设备等行业。

AS系列接触器

用于控制7.5kw电机的紧凑型设计接触器。应用于电梯、通风、过程自动化等行业。

UA系列接触器

电容切换应用的首选。广泛用于工厂配电、居民配电、公建商建等自动补偿的无功功率补偿设备中。

拥有百年经验，ABB不断推动接触器技术的发展

滑动了解ABB 接触器的前世今生。

ABB 接触器的典型应用行业

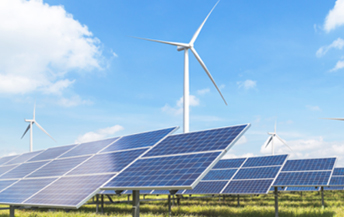

风电

有效控制方能持续运行

采用电子控制线圈，比传统方案具有更多优势。可与 ABB 其他广泛的产品系列配合使用，提供适合的配置方案。

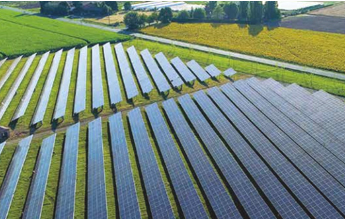

光储

视觉震撼
运用随心

结构紧凑，体积小；寿命长，稳定可靠；标准化配置易于选型和订购；模块化附件安装维护简单、快捷、安全。

轨道交通

灵活紧凑
经济环保

可安装于包括乘客舱或驾驶舱的任何环境内，适用于主城区或郊区火车线路、地铁或有轨电车。广泛用于各式车辆的照明、加热、分断、空调、通风和门禁控制。结构紧凑，减重降耗，优化库存，利于环保。

通用机械

惠于心智之选

ABB 针对自动化行业客户特点，精心设计研发的一款专属产品系列，是 Formula 产品平台的重要组成部分，集紧凑、实用便捷、高性能品质于一体，适合各种自动控制应用场合。

ABB AF接触器
与你共赴数字未来

数字时代的今天，全新的ABB Novolink设备配合AF接触器及B&R PLC的使用，可以深入了解所连接的负载参数，有助于提升电机起动解决方案的数字化水平。

数字化和电气化的深度融合，正在重新定义传统产业的模式与格局，时代的发展需要更为高效创新的电力技术支撑。作为全球电气化和自动化的领导企业，ABB为广大行业用户提供丰富齐全的接触器革新产品，适用于全球各个地方和各种电网条件，满足大众多样化需求。匠心致品质，智创共未来，ABB愿与更多的合作伙伴携手同心，谱写安全、智慧和可持续的电气化未来。

直播回放（3月10日 10:00-11:30）

《2030年前碳达峰行动方案》要求，将碳达峰贯穿于经济社会发展的全过程和各方面。ABB电气将持续通过卓有成效的低碳环保创新技术，助力客户实现低碳减排，以安全、智慧、可持续之道，赋能电气化未来。3月10日，我们云参观荣获“国家级绿色工厂“称号的北京ABB低压电器有限公司，分享eOVR 数字化(智能)电涌保护器和ABB OVR系列产品。

· ABB先进技术助力打造国家级绿色工厂
· 云参观北京ABB低压电器有限公司
· 研发团队解读eOVR数字化(智能)电涌保护器

· ABB防雷产品全方位保障电力需求
· ABB防雷产品简介——OVR电涌保护器
· 互动问答

eOVR 数字化（智能）电涌保护器

全球范围内，尤其是智能建筑、智能电站、医院、数据中心和风电系统，对所有产品数据进行远程监控以提高使用率的需求日益增加；对于电涌保护器持续监测，可以提前和及时安排维护工作，减少紧急维护操作；通过改善预防性维护，不间断运行得以提高，这对于医院等关键电力应用尤其重要，因为任何中断都可能导致死亡；对于生产线，基于实时监控可以提前获得信息，防止生产停机、业务损失。

新品上市：eOVR 数字化(智能)电涌保护器

eOVR 数字化产品扩展了 OVR 电涌保护器功能，并提供了与服务器通信的数字模块。通过这种组合，数字化电涌保护器能够保护终端设备免受雷电电涌和瞬态过电压的破坏。此外，通过实时监测、报告和互连各种数据，可以预测设备是否需要维护，从而延长雷电防护的连续性。全球通用的 eOVR 系列产品可与 System pro M compact InSite、ABB Ability (能效与资产健康管理平台)、第三方本地软件和云连接集成。

主要应用场所

全球范围内，尤其是智能建筑、智能电站、医院、数据中心和风电系统，对所有设备数据进行远程监控以提高使用率的需求日益增加。

技术特性

· 实时监测SPD雷电发生时间、峰值和次数；
· 实时监测SPD劣化/老化趋势，判断使用寿命；
· 实时监测SPD接入状态；
· 可与 System pro M compact InSite、ABB Ability (能效与资产健康管理平台)和第三方本地软件和云连接，组成数字化监测系统。

新升级，新体验

常规型（升级前）

数字化智能型（升级后）

常规型（升级前）

无法判断

雷电的大小、时间和次数；

什么时候失效，性能劣化衰减程度；

只有完全失效，指示窗和遥信触点TS(干接点)才传出信息----防雷保护失去连续性。

数字化智能型（升级后）

准确判断/实时记录

雷击时间、次数和雷电流幅值；

监测劣化趋势，以百分比(%)显示寿命状态；

寿命达临界值时，发出信息(邮件/手机/控制室)----提醒运维人员更换----防雷保护的连续性；

调取维护报告；

监测系统额定电压水平；

实时获得维护操作的建议；

监测环境温度；

后备过流保护装置(POD)跳闸，发出信息；

接地故障，发出信息。

实景亲鉴，品质见证

ABB为全球领先的水泵和水泵系统优质供应商威乐公司倾力打造“禹堰·智慧一体化供水泵房配置的配电箱”，以创新技术护航，保障供水泵房系统的设备稳定运行，专业的产品结合严格的品控，收获了客户的信任。

电涌保护器( OVR )+ POD 专用保护装置

ABB 防雷设备秉承ABB的传统电气制造经验，吸纳欧洲的百年防雷经验，以丰富的产品家族，满足不同行业多元化防护需求，确保用户与设备的安全。

· 适用于短路电流高达 100 kA 的工业设备，满足更广泛的工业配电需求
· OVR T2 和 T2-T3 QS（125 A 以下应用）以及 OVR T1-T2 系统（160 A 以下应用）无需安装的后备保护装置
· 可靠固定：电涌保护器卡入底座后会发出声音和触觉反馈。采用导轨安装设计，支持免工具快速安装
· 轻松接线：QuickSafe 系列新型电涌保护器支持软线和硬母线连接

· 标称雷电放电电流In：5～40kA(8/20)和最大雷电放电电流Imax：10～80kA(8/20)
· 安全储备保护指示窗口，显示３种工作状态，减少运维人员维护量
· 最大持续工作电压Uc：275/320/440/690/1000V/1500V
· 远端报警遥信触点TS
· - 40 ～80 ℃

· 提供 Type 1 和 Type 2 型号 · 全面防护：金属氧化物压敏电阻（MOV）+ 火花间隙可耐受最高3400V的重复性峰值电压（Urp）
· 最高连续运行电压1260 V（P-G）和 2520 V（P-P）。
· 符合 IEC 61643-1/ IEC 61643-11 标准。

•标称放电电流In：10～20kA(8/20)和最大放电电流Imax：20～40kA(8/20)
•最大持续工作电压Uc：275/320/385/440V
•直流热脱扣技术
•远端报警遥信触点TS和指示窗
•- 40 ～80 ℃

•耐受雷电流幅值25kA 10/350μs、120kA 8/20μs
•切断短路电流高达100kA
•极短时间内切断3A小工频电流
•暂态过电压TOV下POD的过流保护
•每极模数宽度17mm，体积更小，安装方便

ABB电涌保护器专有技术历史及产品系列

ABB电涌保护器的典型行业应用

采用ABB专利的quicksafe技术和开创性的安全备份系统，可以使水处理的强弱电系统免遭浪涌干扰和侵害，让现场水生产监测装置更加安全可靠地运行，配置POD专用保护装置可以消除电涌保护器(SPD)突然短路、老化劣化高温起火的隐患。

SPDs主要用于铁路(轨道交通)的基础设施——配电系统、轨道电路、轨道信号、通信系统等；暴露于户外和出现开关浪涌的长电缆，必须安装SPD；由于安全储备系统和遥信触点TS的结合，在不影响设备防雷保护的情况下进行预防性维护。

建议采用保护优先的理念和许多不同级别的SPD: OVR T1或OVR T1- T2s QS+OVR T2s QS至最后一级的OVR T2-T3 QS, 且具有遥信触点，以将使用寿命的工作状态发送至监控系统。

ABB防雷设备秉承ABB的传统电气制造经验，吸纳欧洲的百年防雷经验，拥有极其丰富的产品线。可为高速公路的配电系统提供一、二、三级防雷保护，有效地保护电气设备；更有完善的数据信号传输线电涌保护器，提供优秀的高速公路机电系统防雷解决方案。

ABB Furse接地系统帮助商业建筑实现全面的室内接地、等电位联结和直击雷防护系统。OVR防雷保护为商业建筑提供完善的雷击过电压保护，有效防护设备遭受直接雷和感应雷的伤害。

ABB数字化浪涌保护器释放由雷电或开关操作引发的电涌，通过RS485把相关信息如雷击次数、时间、峰值、极性等信息上传至InSite 2.0内置Web平台，实现防雷数字化、可视化管理。InSite 2.0系统配有过、欠压保护模块，可实时监测负荷电压状态，避免过欠压引起的设备损坏。故障信息可手机推送给运维人员。

ABB建筑直流配电系统

将碳达峰贯穿于经济社会发展全过程和各方面，建筑行业绿色低碳发展，优化建筑用能结构。可再生能源——推广光伏发电与建筑一体化，提高建筑终端电气化水平，集光伏发电、储能、直流配电、柔性用电于一体的“光储直柔”建筑；提升建筑能效水平，加快更新建筑节能、市政基础设施等标准，提高节能降碳要求，推进重点用能设备节能增效。到2025年，城镇新建建筑全面执行绿色建筑标准；全面提升节能管理能力。对项目用能和碳排放情况进行综合评价，从源头推进节能降碳，提高节能管理信息化水平。

直流电涌保护器

• ABB短路(热)保护装置
• QS快速安全专利技术
• 短路保护+
• 热脱扣装置
• 适用于直流/交流系统，短路电流耐受能力Isccr达到11kA

ABB 始终将创新作为发展的基因。从住宅到商业，从工业到特种行业，ABB不断拓宽技术边界，为各行各业提供防雷产品，全方位保障日益变化的电力需求。匠心致品质，智创共未来，ABB希望将创新的产品和先进的数字化解决方案传递给更多的用户，以安全、智慧、可持续之道，赋能电气化未来。

>> 更多信息，请访问

直播回放（3月24日 10:00-11:30）

ABB在开关领域拥有丰富的技术积累和行业应用经验。作为全球领先的电气化领导者，ABB为用户提供完整系列的隔离开关产品和最佳的解决方案。3月24日，我们将云参观座落于华侨之乡 —— 广东省江门市新会区的ABB新会低压开关有限公司隔离开关生产线，一起深入了解ABB隔离开关的研发和生产，并与技术专家和研发团队一起探讨ABB隔离开关“背后的故事”。

· 研发团队多角度解读ABB隔离开关
· 详解ABB明星产品——OT隔离开关
· 云参观ABB新会低压开关有限公司

· ABB隔离开关满足不同的客户需求
· 互动问答

ABB隔离开关，安全保障专家

开关系列包括一系列完整的交直流开关隔离器，开关熔断器，转换开关和熔断器。ABB的开关设计灵活，性能可靠，适用于各种应用：住宅和工业建筑的配电，暖通空调，水泵站，数据中心和光伏装置。

ABB 开关三大特点:

简易安装，节约时间成本
任意方向安装
模块化设计，可灵活配置
标准化的轴安装

安全与保护
刀型触头
断点可视
内部自锁

如何快速配置自动系统方案
ABB软件灵活配置

实景亲鉴，品质见证

ABB作为全球领先的电气化领导者，为深圳科士达科技股份有限公司提供了高性能的隔离开关及紧凑的解决方案，实现了配电系统的安全性、连续性，从而保障UPS、数据中心、电动汽车充电桩等产品研发进度，助力工程师提升选型设计效率。结合ABB售前售后团队紧密配合，收获了客户信赖。

ABB隔离开关家族成员

ABB隔离开关一般作为主开关在低压开关柜中使用，用于配电、起动/停止电机和维修期间隔离负载。它们带有金属或塑料盒作为安全开关防止意外起动机器。

OT隔离开关

OT系列隔离开关适用于多种不同应用场合，如机械设备、配电、开关柜、马达控制中心和光伏发电系统。行业客户优选，完善的隔离与保护方案。

OTDC直流应用型隔离开关

OTDC系列隔离开关是专门为直流应用而设计，额定电流范围 16 - 1000A。由于设计紧凑、节能高效、安全可靠，OTDC隔离开关将光伏发电系统的性能推升到了一个新高度。OTDC产品丰富多样，包括为下述特殊需求制定的方案：1500V DC电压，多回路控制，达1500A的综合负载输出。

OS隔离开关熔断器组

OS系列隔离开关熔断器组是为满足恶劣环境下的应用要求而设计的隔离开关熔断器组（32 至 1250A），具有出色的保护性能。

ABB隔离开关典型应用行业

ABB提供高性能的隔离开关及紧凑的解决方案，在暖通空调、工业控制、光伏储能、配电盘等行业有着较广泛的应用。

全系列可用于户外和箱体中，不必改变外壳和箱体尺寸。优良的绝缘材料，即使在最恶劣的情况和环境中，也可以降低相间的飞弧风险。

结构紧凑，性能安全可靠，支持导轨（125A以下）和底板安装可带载操作，AC23应用满足符合专业隔离要求，充分保证人员安全。

隔离开关在光伏发电系统中起着关键作用，可集成在逆变器之中，隔断逆变器和电池板之间的直流电，切断直流电弧，为光伏系统提供安全保护。

结构稳定，可靠性高；支持多种安装位置，适应各种需求；同级尺寸更小，触头可视，隔离更可靠。

ABB隔离开关专有技术历史及产品系列

数字化板块

安装简易
用户繁忙的设施需要全新的监控设备来快速启动和响应，以避免操作中断。安装 ITS2 的过程轻松而直观，它使用 Ekip Connect 配置整个系统。ITS2 监控单元与 ABB 的开关和熔断器产品完美集成，ITS2 通过 Modbus RTU 与主网关通信。该网关通过插入 Ekip Com Hub 模块与 ABB Ability 配电控制系统直接通信。网关将用户的系统数据上传到与云连接的 ABB Ability 平台。可在 10 分钟内实现完全控制。

无缝集成
完整的数字解决方案按需与您现有的基础设施和流程兼容。ABB Ability 能效与资产健康管理平台从低压配电系统中启用的ABB设备中收集信息；随时随地监控电力系统；ABB Ability 能效与资产健康管理平台兼容网关：Emax 2, Ekip UP，Tmax 和 TruONE（配备Ekip Com Hub）或通过 Modbus RS-485 连接 Ekip E-Hub。

精诚合作，安全保障

ABB为华润电力新疆洛浦储能项目的电池簇及汇流柜提供了OTDC直流隔离开关，保证主回路安全、可靠运行，可远程控制；结构紧凑便于标准化设计，并为后续迭代预留空间。项目建成后，预计年发电量6亿千瓦时，每年可节约标准煤约22.7万吨，可减少二氧化碳排放量约58.5万吨，对于推动当地大型光伏基地建设，优化能源结构，构建新型电力系统，保障绿色电力供应方面具有重要的战略意义。

作为全球领先的电气化领导者，ABB开关系列设计灵活，性能可靠，在暖通空调、数据中心、光伏储能等行业有着广泛应用。在与客户的实际合作中，ABB提供了高性能的隔离开关及紧凑的解决方案，帮助客户实现了电气系统的安全性和连续性。

>> 欲进一步了解ABB隔离开关，请访问ABB官网
